5356 varillas de soldadura tig de aluminio es una aleación de magnesio con magnesio 5% y una pequeña cantidad de aleación de aluminio refinado de titanio Varilla, con buena resistencia a la corrosión, alta resistencia al calor, alta resistencia, buena ductilidad. El tratamiento de anodizado de soldadura sigue siendo blanco, puede proporcionar una buena combinación para juntas soldadas, es un material de consumo general ampliamente utilizado.
Usos: aleación de aluminio y magnesio (3% Mg) aleación de arco de argón soldadura del metal más básico metal de relleno, en el aluminio silicio magnesio, aleación de aluminio aleación de magnesio y aluminio fundición de aleación de magnesio también se utilizaron en la soldadura. Tales como los carros, recipientes de presión química, bicicletas, placa de aluminio y otros equipos deportivos y producción de artillería, construcción naval, aviación y otras industrias.

Propiedad fisica
Densidad  kg/dm3	Temperatura de fusión ℃	Conductividad térmica  w/m•K	Coeficiente de expansión lineal  10¯6/K(20-100℃)	Conductividad eléctrica  % IACS
2.65	575-633	120	24.1	29

Propiedades mecánicas de soldadura (valor de referencia)
Fuerza de tensión(MPa)	Fuerza de rendimiento(MPa)	Elongacion (%)
250--300	110--140	15--25

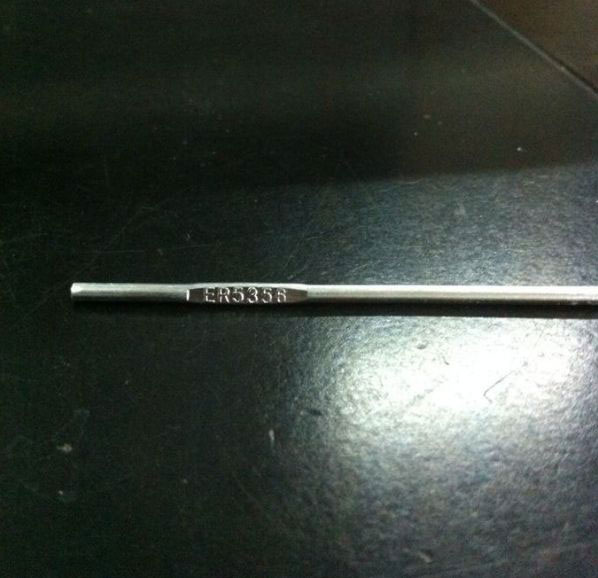

ER5356  Aluminio Aleacion  alambre de soldadura
Clasificación	GB/T 10858-2008············       HS 331 AWS A5.10··············       ER 5356
Composición típica en %	Si··················          ＜0.25 Fe··················         ＜0.40 Cu··················         ＜0.10 Mn·················        0.05—0.20 Mg···············                4.50—5.50 Cr·················         0.05—0.20 Zn··················          ＜0.10 Be···············                      ＜0.0003 Ti················              0.06—0.20 Otras···············            ＜0.05 Otras Total··········                   ＜0.15
Propiedades físicas (Valores aproximados)	0.2% límite elástico Rpo2 (Mpa) ··· 110 Resistencia a la tracción Rm (Mpa) ····· 240 Alargamiento A5 (L0 = 5d0) (%) ···· 17 Temperatura de prueba (℃) ····· 20
Rendimiento y uso	Este tipo de producto es ampliamente utilizado en material de soldadura general con el Mg del 5%, que se puede usar para unir o unir aleaciones de fundición y fundición tratamiento. Y el producto es de alta resistencia, buena forjabilidad y bien anti-comosiveness.
Gas protector	Argón, helio o argón / mezclas de helio..
Dimensiones Φ	MIG—Rods (mm)： 0.8 ; 0.9 ; 1.0 ; 1.2 ; 1.6 ; 2.0 ; 2.4   TIG —rods（mm)： 1.6 ; 2.0 ; 2.4 ; 3.2 ; 4.0 ; 5.0 ; 6.0
embalajes de alambre	Mig Rods ： S100/0.5kg 1Lb , S200/2kg , S270-S300/6kg-7kg

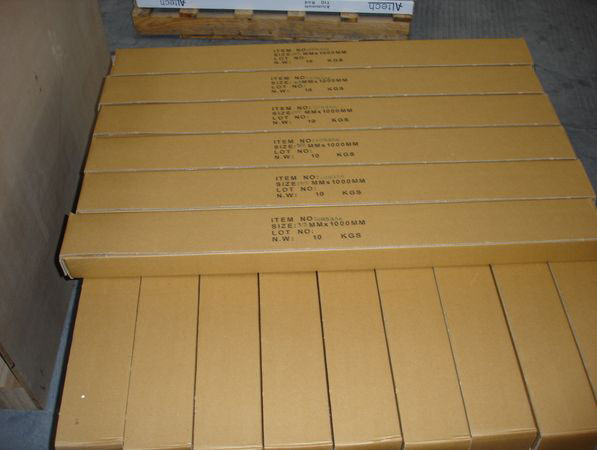

	Tig Rod  ： 5/10kg     ·······     length ：1000mm

Nota :

1. La varilla de soldadura no se utiliza en la estructura de aleación de aluminio, que es más de 65 grados, porque
en la temperatura mencionada anteriormente, el agrietamiento por corrosión bajo tensión de las uniones soldadas.

2. La soldadura debe ser estricta y clara al borde de la soldadura de la película de óxido y el aceite, de lo contrario causará
soldadura soldadura de costura y causar el agujero, la escoria y otros defectos.

3. La soldadura puede usarse para sostener la placa de metal fundido, para asegurar la formación de la soldadura, y evitar el agrietamiento en caliente.（5356 varillas de soldadura tig de aluminio）
