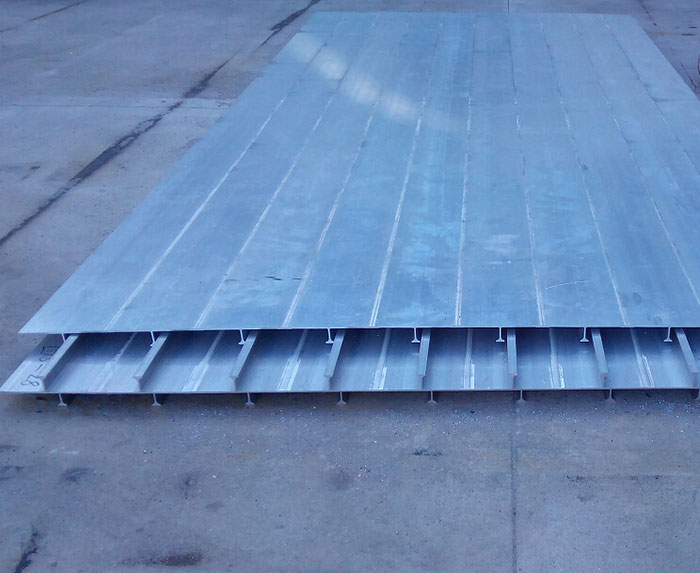

Una placa que contiene extrusiones se forma por extrusión y se convierte en lámina de placa acanalada de aluminio de grado marino. La apariencia de la placa acanalada tiene una gran influencia en el diseño estructural y la tecnología de la construcción.

Chapa acanalada de aluminio de grado marino de ventaja

1., la precisión geométrica de la estructura de placa nervada es alta

Esto se debe a la construcción de la sección transversal y su colocación está determinada por el molde de extrusión, en lugar de la placa tradicional mediante soldadura manual. Como resultado, el plano de la placa acanalada de aluminio está cerca del plano geométrico, lo que hace que la estabilidad general y la estabilidad local sean mucho más altas que las de la placa tradicional.
Dale a la superestructura una apariencia suave de la estructura de paredes delgadas. En la placa tradicional, incluso las medidas para controlar la deformación de soldadura y el proceso de corrección posterior a la soldadura no pueden alcanzar la extensión de la placa de costilla de aluminio en cualquier caso. La conexión entre el perfil y la placa es una transición de arco, que puede considerarse como una concentración de tensión. Esto no es lo que puede hacer un plato tradicional.

2.  El esfuerzo residual de la estructura de placa acanalada de aluminio es muy pequeño.

Se estudia la estructura de acero de la Comisión Europea (ECCS) bajo la estructura de aleación de aluminio del Comité T2 (aleación de aleación ligera) y se descubre que la tensión residual en los perfiles de extrusión es generalmente muy pequeña (menos de 20 MPa) desde un punto de vista práctico , influencia insignificante en la capacidad de carga. Se encuentra que el estrés del jade comprimido es igual al 20% de la tensión base y el perfil de acero soldado alcanza el 70%. Esto significa que el efecto de tensión residual de compresión en la estructura de acero de la placa de aleación de aluminio.

Sin embargo, este efecto aún debe tenerse en cuenta en la contabilidad de la estabilidad, en lugar de en el caso de las placas de nervaduras de aluminio. Se puede ver que la estabilidad de la placa rigidizada se mejora tanto en la construcción como en el servicio.
3. La placa acanalada de aluminio de grado marino hace que la estructura suelde menos

No se usa una gran cantidad de soldaduras para unir secciones longitudinales lisas con placas de chapa acanalada de aluminio. La disminución de la costura de soldadura inevitablemente reducirá la cantidad de operación de soldadura. El número de soldaduras disminuye, la deformación de la soldadura disminuye de manera correspondiente, y la cantidad de deformación después de la soldadura se reduce en gran medida.

4., mejorar los beneficios macro de la construcción naval

Las tensiones residuales en la placa acanalada de aluminio, como se describió anteriormente, son muy pequeñas y pueden considerarse tensiones de no participación, lo que permite que la placa de láminas de aluminio se mueva hacia adelante desde el miembro del proceso hasta el miembro deseado. Desde el punto de vista de la fuerza y ​​estabilidad de la estructura del modelo y la estructura real, la placa rígida es mucho mejor que la placa tradicional.

5. El servicio de mantenimiento del barco se extiende y se aumenta el período de servicio total.

Debido a que la placa de nervadura de aluminio marino garde reduce en gran medida la carga de trabajo de soldadura y reduce la contaminación del trabajo de soldadura al medio ambiente.

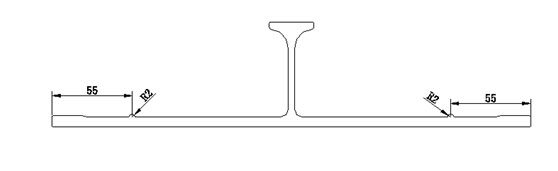

Dimensión de ancho de la placa acanalada

El ancho de la placa rígida se refiere a la longitud y el ancho, la longitud es generalmente de 6000 mm., El ancho depende de la matriz de extrusión, generalmente menos de 2100 mm.

La longitud del perfil de la placa acanalada de aluminio suele estar dispuesta longitudinalmente. La disposición longitudinal es adecuada tanto para el casco principal como para la superestructura.

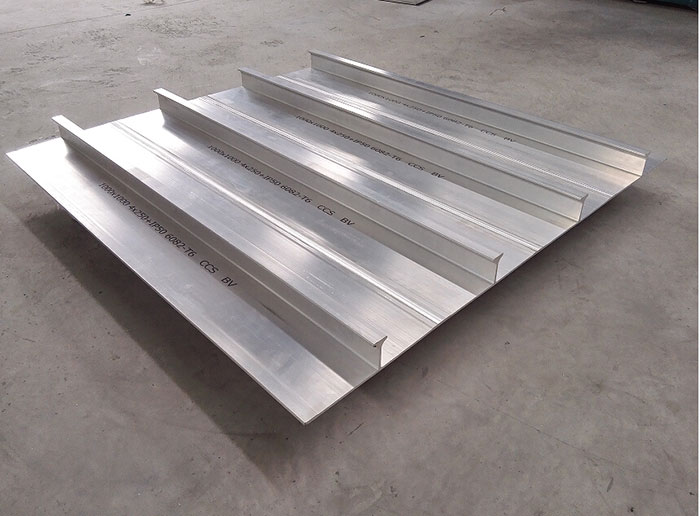

Hojas acanaladas de la protuberancia de la aleación de aluminio 6082 T6

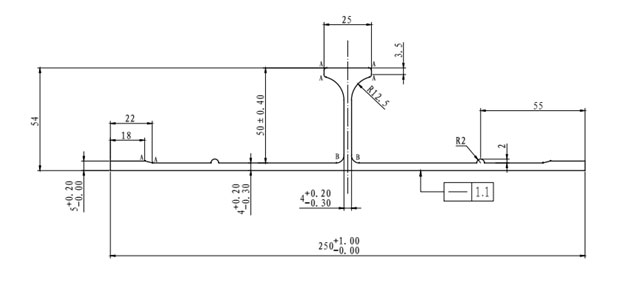

4+ ip 50, b = 250 mm, (6000 × 2000 mm)
5+ ip 50, b = 300 mm, (6000 × 2100 mm)
6+ ip 60, b = 250 mm, (6000 × 2000 mm)
6+ ip 60, b = 300 mm, (6000 × 2100 mm)
